儀表型號 |
基本功能 |
|

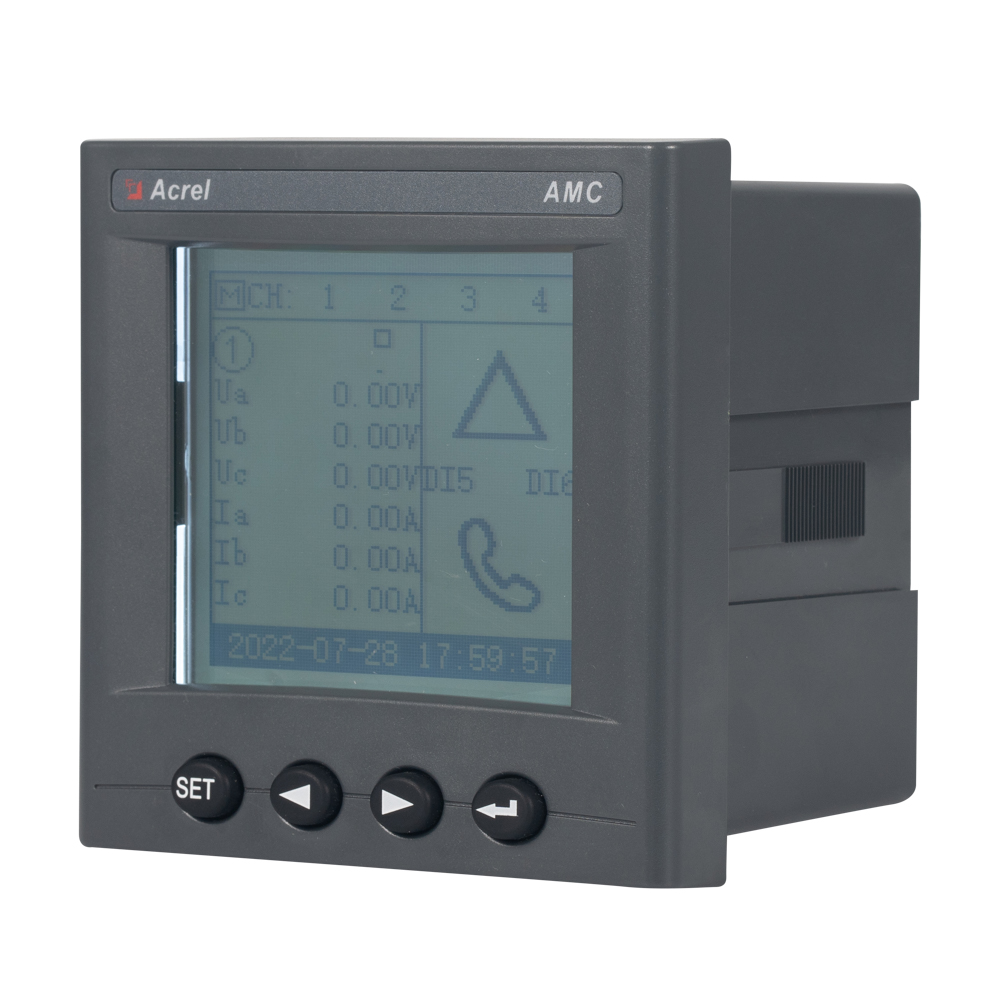

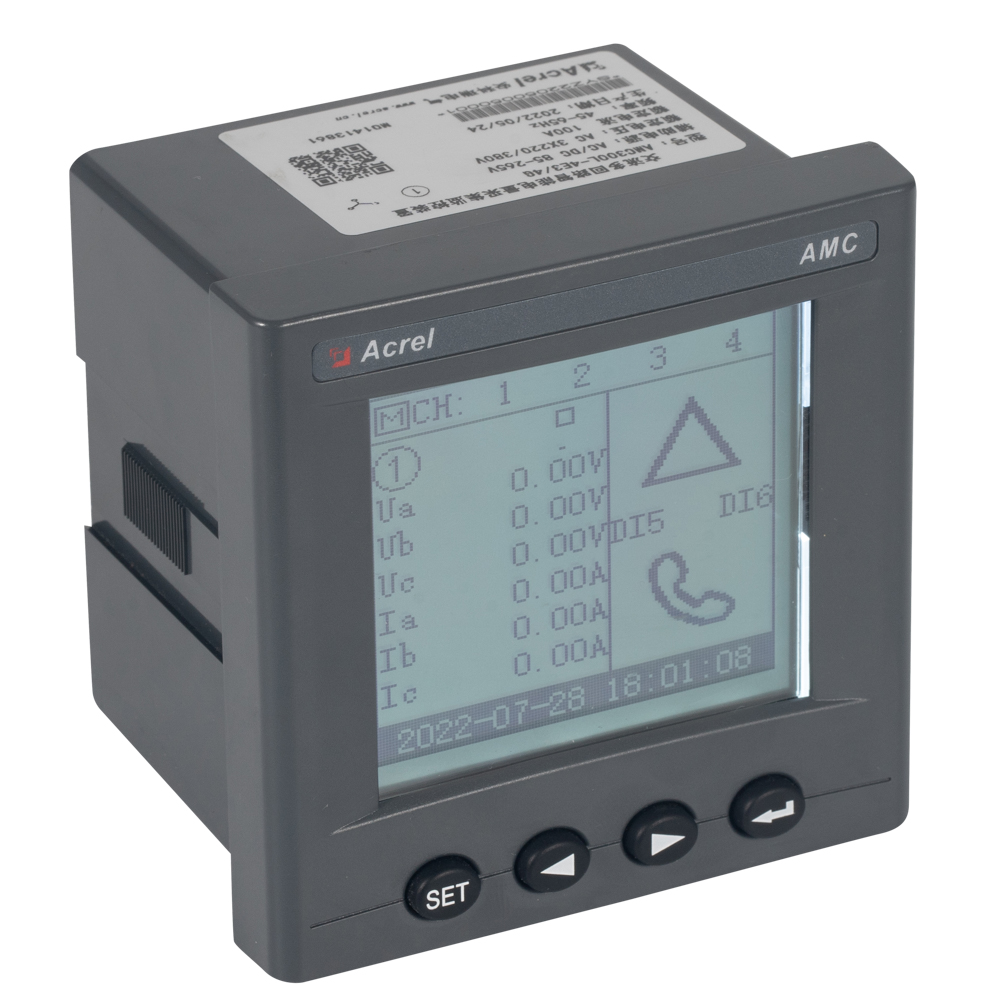

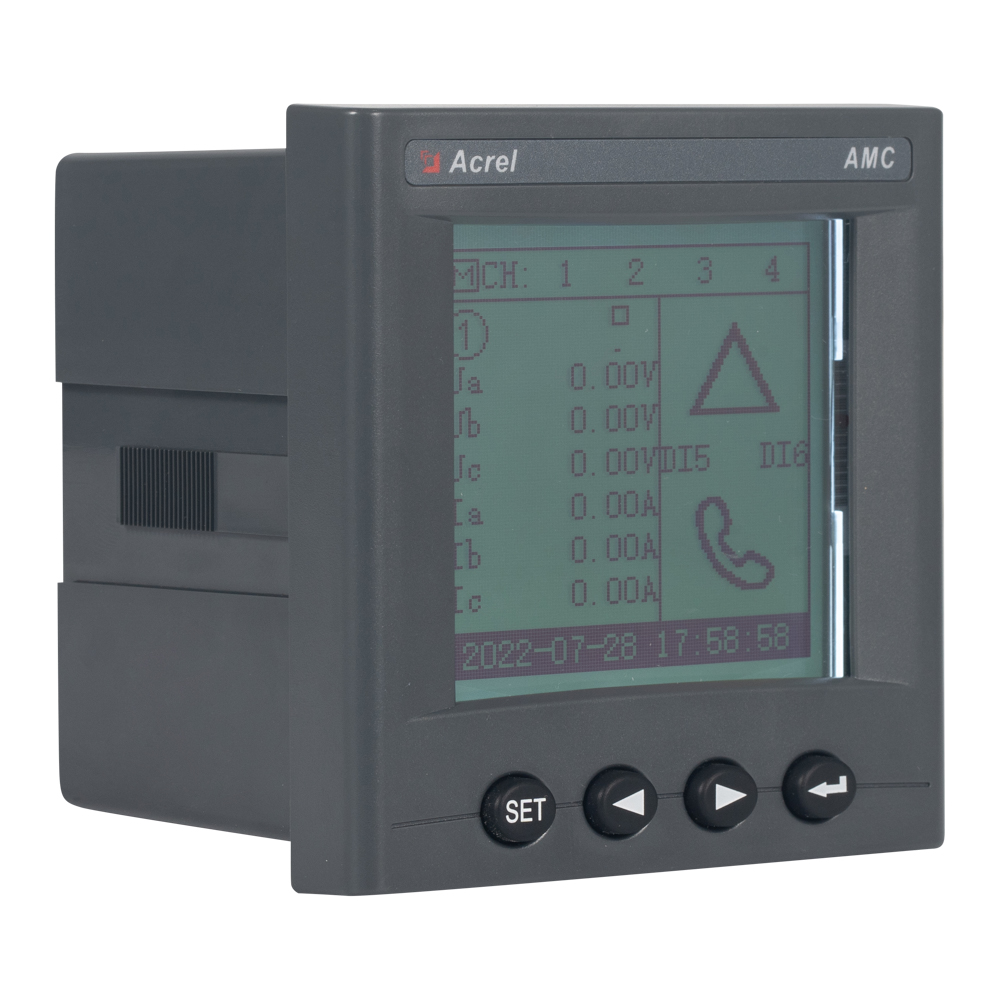

AMC300L-4E3 |
可同時接入4個三相交流回路，可直接測量電壓，電流，功率，功率因數，6路開關量輸入（2路有源，4路無源）、2路開關量輸出、1路RS485 |
|

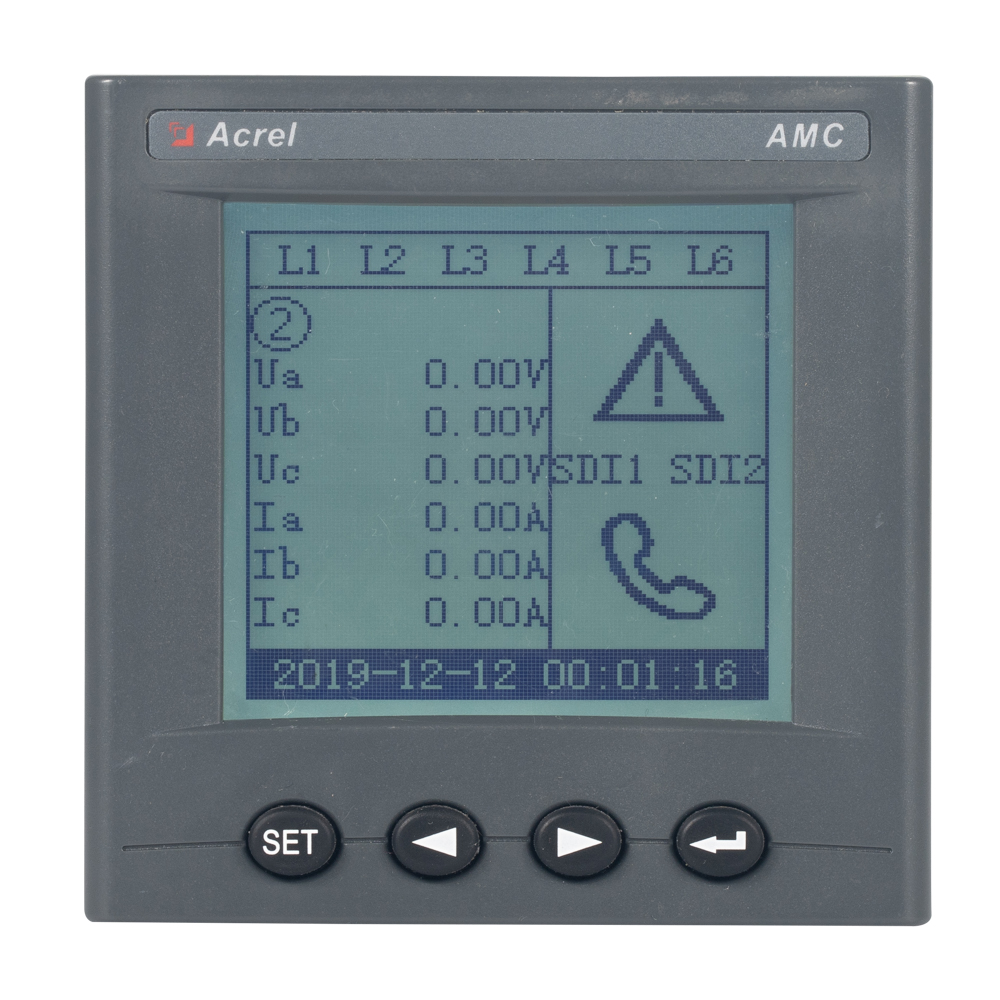

AMC300L-6E3 |
可同時接入6個三相交流回路，可直接測量電壓，電流，功率，功率因數，6路開關量輸入（2路有源，4路無源））、2路開關量輸出、2路NTC測溫、1路RS485 |
|

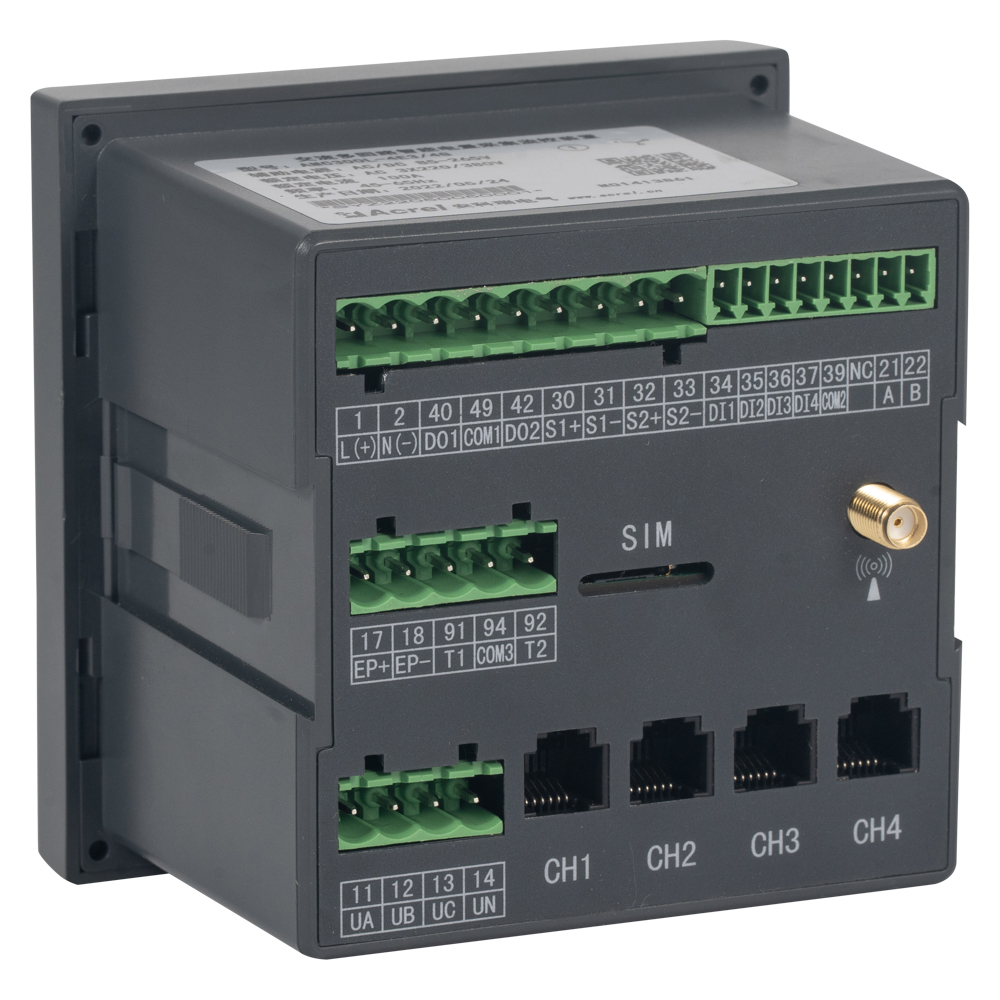

AMC300L-4E3/4G |
可同時接入4個三相交流回路，可直接測量電壓，電流，功率，功率因數，6路開關量輸入（2路有源，4路無源））、2路開關量輸出、2路NTC測溫、1路RS485，4G通訊 |
|
AMC300L-4E3/NB |
可同時接入4個三相交流回路，可直接測量電壓，電流，功率，功率因數，6路開關量輸入（2路有源，4路無源））、2路開關量輸出、2路NTC測溫、1路RS485，NB通訊 |
|
技術參數 |
指 標 |
|||
|
輸入 |
頻率 |
45～65Hz； |
||
|
電壓 |
額定值：AC 3×220V/380V； |
|||
|
過負荷：1.2 倍額定值（連續）；2 倍額定值/1 秒； |
||||
|
功耗：≤ 0.5VA（每路）； |
||||
|
電流 |
額定值：AC 100A； |
|||
|
過負荷：1.2 倍額定值（連續）；10倍額定值/1 秒; |
||||
|
功耗：≤ 0.5VA（每路）； |
||||
|
功能 |
預留脈沖輸出 |
輸出方式：集電極開路的光耦脈沖； |
||
|
通訊 |
RS485接口、Modbus-RTU協議；波特率1200～38400； |
|||
|
開 關 量 |
輸入 |
4路干接點輸入，2路有源(AC 220V輸入) |
||
|
輸出 |
輸出方式：繼電器常開觸點輸出；觸點容量：AC 250V/3A DC 30V/3A； |
|||
|
溫度 |
溫度：-20-100℃（精度±2℃） |
|||
|
測量精度 |
頻率0.05Hz、電壓電流0.5級、有功電能1級 |
|||
|
輔助電源 |
AC/DC 85～265V；功耗≤10VA； |
|||
|
安全性
|
工頻耐壓 |
>AC 2kV/1min； |
||
|
絕緣電阻 |
輸入、輸出端對機殼>100MΩ； |
|||
|
環境 |
工作溫度：-20℃～+60℃； 儲存溫度：-40℃～+70℃； 相對濕度：≤95% 不結露； 海拔高度：≤2500m； |
|||
|
電磁兼容 |
優于3級； |
|||

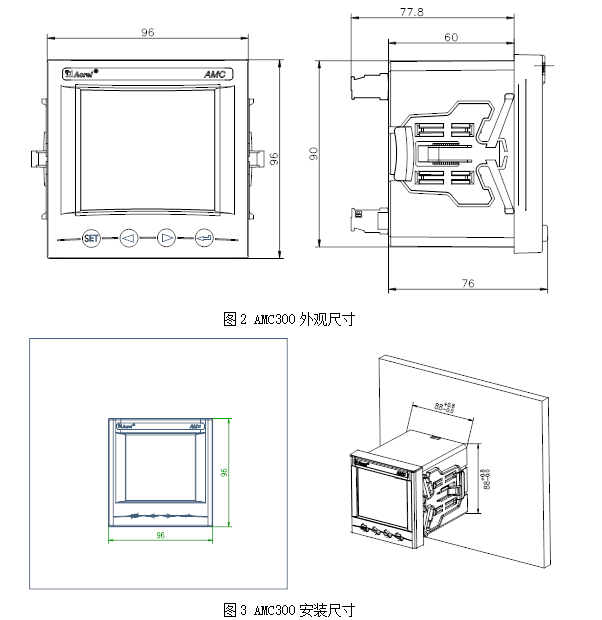

1）在固定配電柜開孔；
2）取出儀表，取出卡扣；

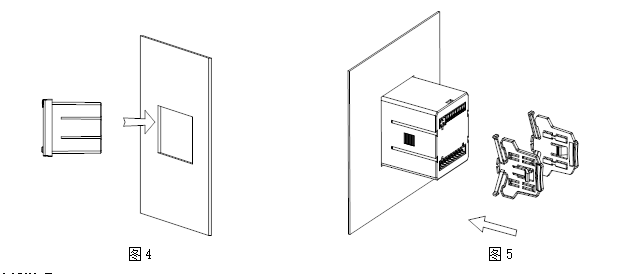

3）儀表由前裝入安裝孔，如圖4所示；
4）插入儀表卡扣，將儀表固定，如圖5所示。
