AIM-D100 直流絕緣監測儀

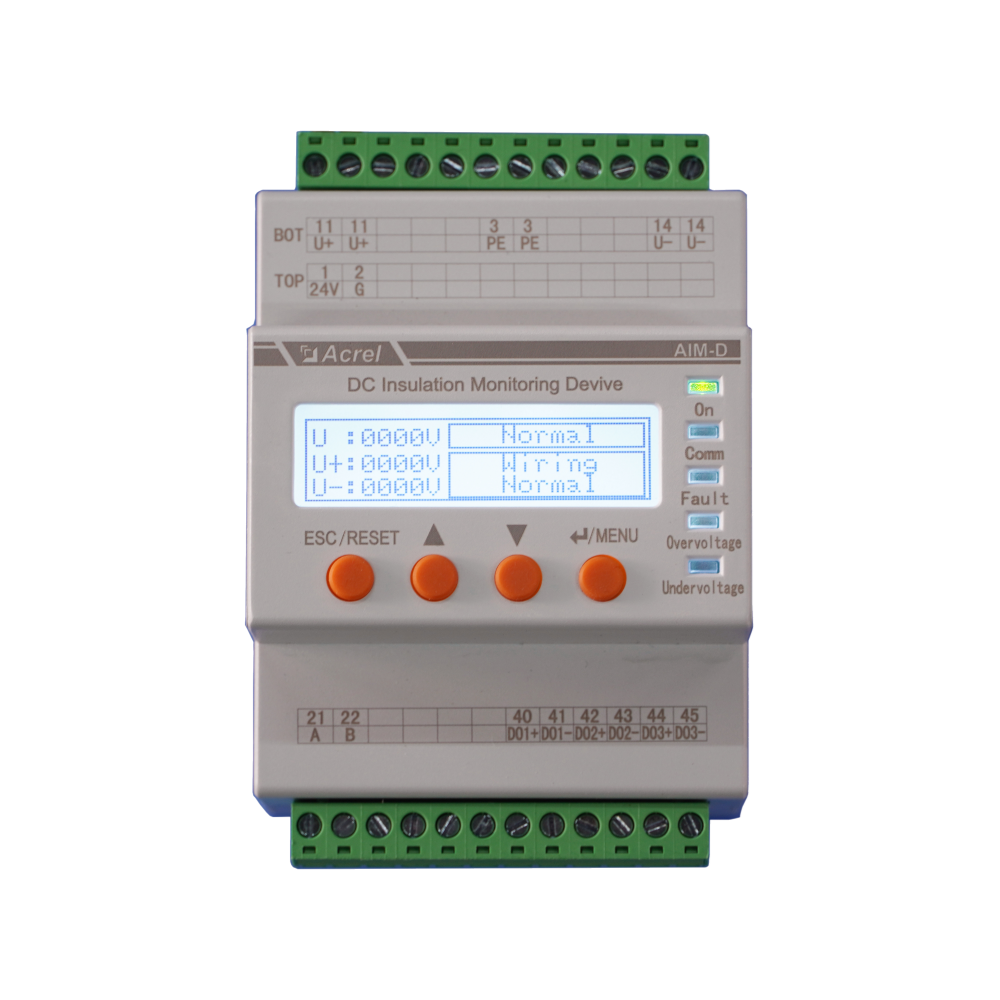

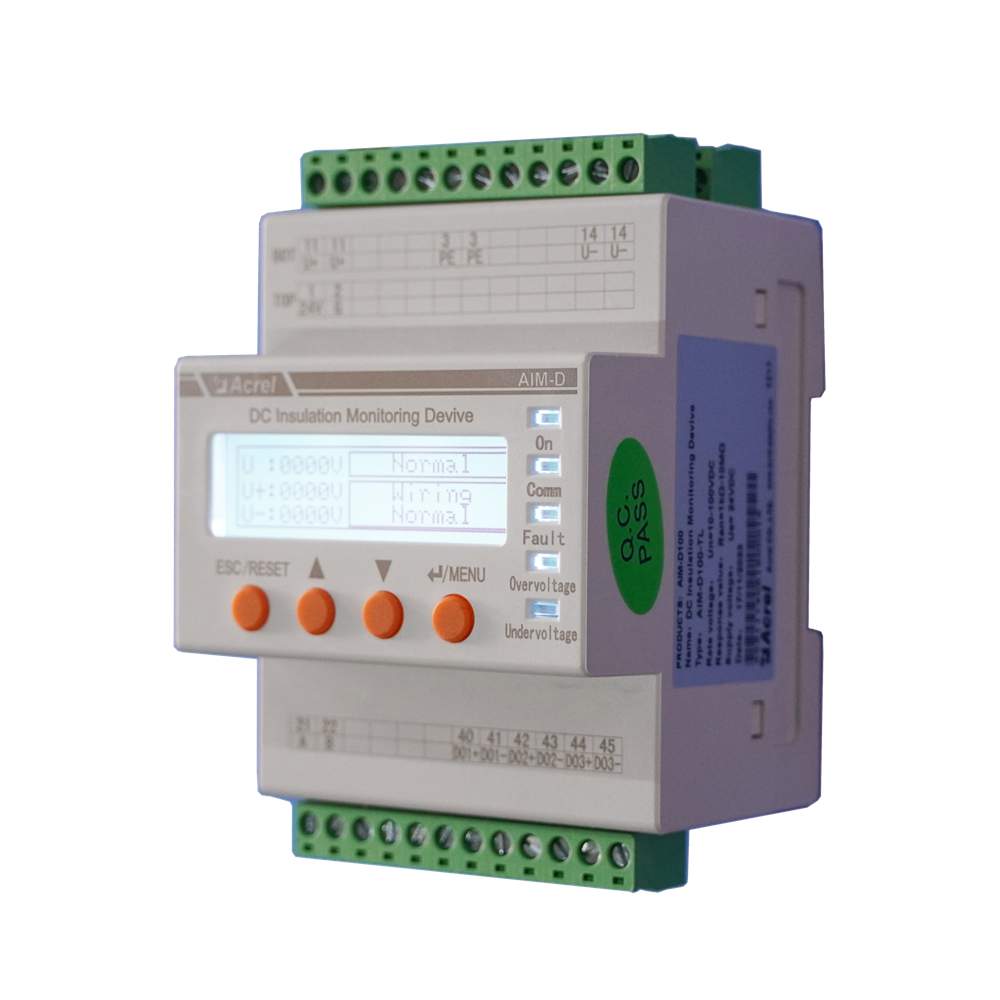

AIM-D100-T 系列直流絕緣監測儀

功能：
AIM-D100-T 系列直流絕緣監測儀可以應用在 10~1000V 的直流系統中，用于在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。
應用范圍：
發電廠家、變電站的直流屏、電動汽車充電裝置、UPS 供電系統、光伏直流系統、儲能系統及其它直流電網等直流系統。

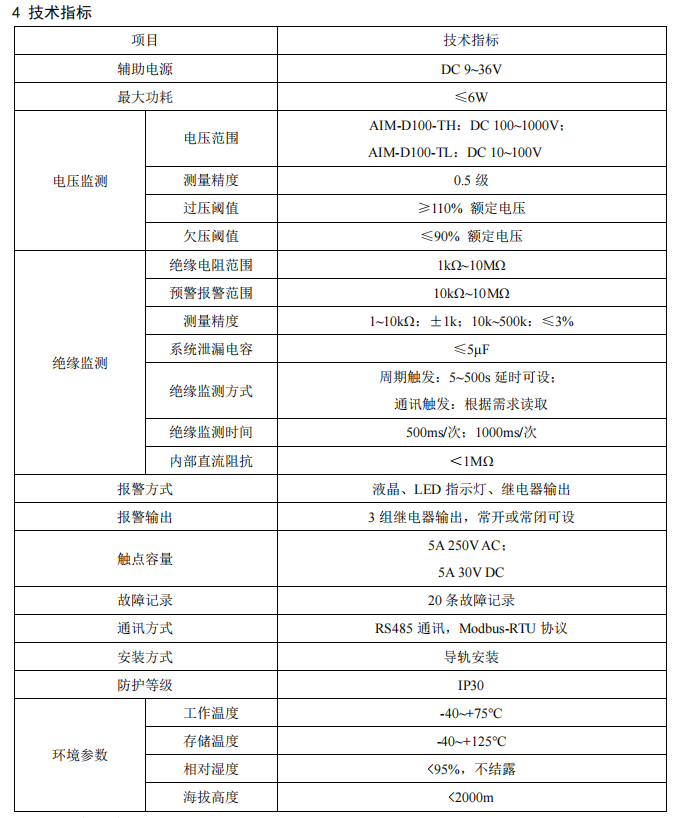

  • 技術參數
  • 應用組網圖

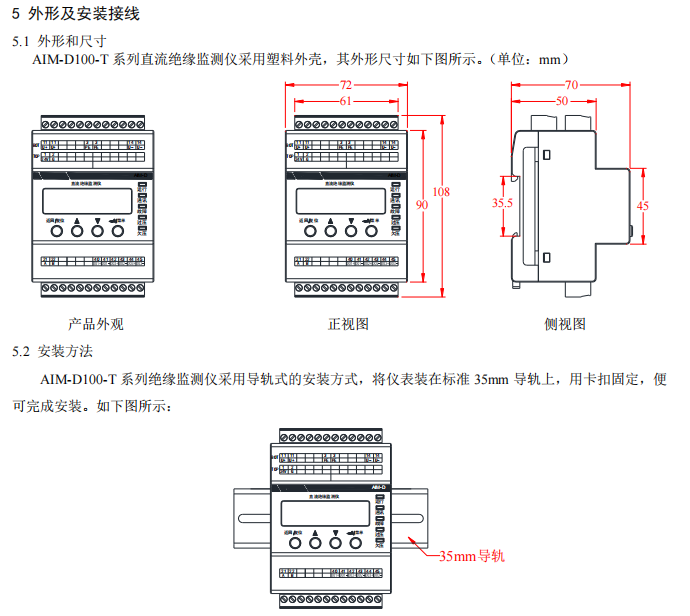

  • 外型安裝

光伏直流系統
光伏發電供電系統將光能轉化成電能，一般包括光伏電池板陣列、匯流箱、并網逆變器、監測儀表和并
網開關等，可以并入交流電網，也可以提供給用電設備使用，也可以給儲能模塊充電。

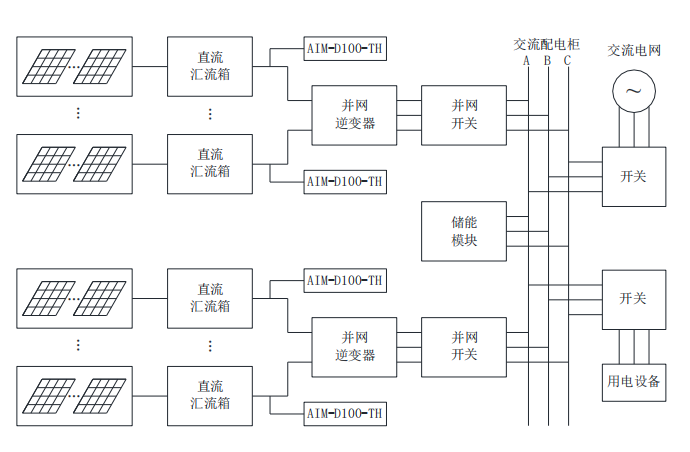

如下圖光伏系統中，光伏組件發電匯流后經過逆變器并入電網，逆變器內自帶隔離變壓器，每個匯流箱

前端分為獨立系統，對于獨立的不接地的直流系統，應裝設絕緣監測儀，檢測直流母線及支路對地的絕緣情況，當發生絕緣損壞或者單極接地，儀表能夠及時報警，提示工作人員對回路進行檢修排查故障，防止故障事態擴大引起短路。絕緣監測儀對光伏直流系統的在線監測，可以保障系統的安全性、穩定性和可靠性。

直流屏系統
變電站內監測控制設備采用獨立電源，使用直流屏或者交流屏供電。對于交流屏、直流屏，一般采用不
接地（IT）配電系統。

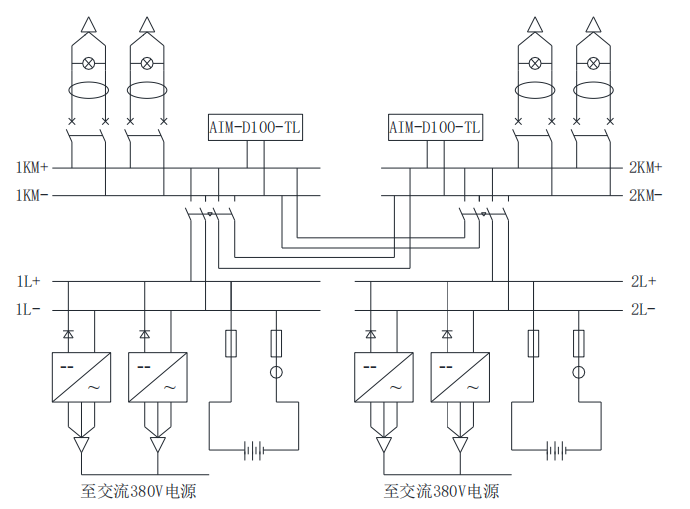

如下圖直流屏配電箱系統中，直流屏接入交流 380V 電源，電池模塊平時處于充電狀態，直流屏通過

1KM+，1KM-直流母線向監測設備提供電源，當 AC380V 電源失電后，直流母線使用備用電池繼續供電，保障監測設備正常使用。儀表可以監測直流母線及支路的絕緣情況，當直流系統中任意位置發生絕緣損壞或者單相接地的情況，儀表發出報警信號，提示工作人員排查故障。絕緣監測儀對直流屏系統的在線監測，可以保障系統的安全性、穩定性和可靠性。
