高性能的硬件平臺
裝置采用基于 Xilinx SoC 構架的雙 ARM 內核處理器，ARM1 用來數據采樣、電能質量數據計算，ARM2 運行嵌入式 Linux、TCP/IP 協議、Http 協議、Web 服務器、電能質量數據的存儲、統計、分析。裝置每周波采樣高達 1024 點，具備高測量精度能準確記錄故障波形。采用 eMMC 進口高速存儲芯片容量達到 32GB，可以長期存儲事件記錄與故障波形等數據。具備友好的人機界面，800*480 像素點陣彩色大尺寸液晶可就地查看實時波形與故障波形，方便用戶故障分析。
豐富的接口資源
16 路交流電壓/電流通道，可同時接入多組電壓電流，如單組電壓電流、雙組電壓電流等；16 路可編程無源繼電器出口、22 路有源開關量輸入通道；2 路 RS485 接口支持 Modbus-RTU 規約；4 路以太網接口，支持 Modbus-TCP、IEC61850、Web Server；1 路 GPS 對時接口，支持 IRIG-B 對時方式；1 路 RS232 接口，用于接入打印機；1 路 USB 接口，可用于文件導出及裝置維護。
可靠性設計
裝置軟硬件具有持續完善的自檢功能，抗干擾性能好，裝置通過多項電磁兼容檢測認證，電快速瞬變脈沖群、靜電放電、浪涌抗干擾性能均達到國家標準。
工作電源
額定值：AC/DC220、AC/DC110V或DC48V
允許偏差：
－20％～＋20％；
功率消耗： 不大于15W；
交流電流輸入
輸入方式：
電流互感器輸入；
額定值In： 5A或1A；
測量范圍： 0～1.2In；
功率消耗： 不大于0.5VA/路；
過載能力： 1.2In 連續工作；
20倍額定電流允許1s。
交流電壓輸入
輸入方式：
電壓互感器輸入；
額定值Un： 57.74V/100V或220V/380V；
測量范圍： 0～1.2Un；
功率消耗： 不大于0.5VA/路；
過載能力： 1.2Un 連續工作;
4倍額定電壓允許1s。
開關量輸入
額定電壓： AC/DC220V、AC/DC110V或DC48V；
輸入方式： 無源接點，需要外接電源；
開關量輸出
機械壽命： ≥10000次；
輸出方式： 無源干接點；
接通容量： ≤4000W或≤384VA；
導通電流： 連續≥16A(AC250V/DC24V)，短時(200ms)≥30A;
通訊接口
1 、以太網
接口速率： 10/100M 自適應；
接口類型： 10/100Base—T；10
支持TCP/IP，FTP 協議；
2、RS485 接口
接口速率： RS485：300～57600bps；
帶光電隔離。

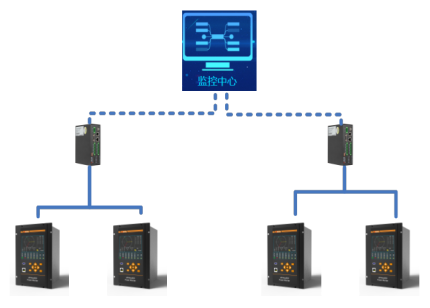

組網方式：
該系統將APView500電能質量在線監測裝置通過網線接入網關，網關可通過有線或無線方式組網，將數據上傳至監測平臺，方便對用戶站集中管理。
諧波分析：
諧波作為國標要求測試項目，用戶可查看監測點2~63諧波和0.5~62.5次間諧波的實時頻譜圖，可根據日期查看各次諧波的歷史曲線。諧波較高將會導致從點系統功率因數降低，降低電網使用率，增加連接器熱損耗帶來安全隱患。

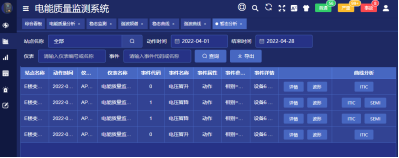

事件分析：
平臺為用戶提供監測點發生事件總覽，包含141種穩態越線事件、暫態事件及瞬態事件記錄。穩態事件136種，暫態時間3種，瞬態事件2種。事件信息包括事件的觸發時間、事件類型、觸發通道、特征幅值及持續時間。用戶可根據需求進行事件查詢及導出。

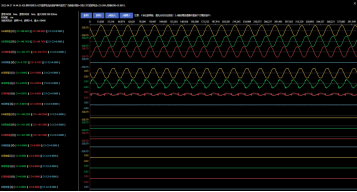

對于電壓暫升、暫降及短時中斷事件可為用戶提供ITIC/SEMIF47容忍度曲線分析，用戶也可查看發生告警的事件波形，波形精度為每周波1024點。
趨勢分析：
用戶可通過平臺可查看監測點負荷曲線及電壓電流、電壓偏差、不平衡度、閃變等歷史趨勢曲線。
診斷報告：
系統可根據監測點的電能質量情況統計分析生成電能質量診斷報告。
